「Amazon API Gateway を使って駅すぱあとWebサービス無償版を呼んでみた」 #aws #jawsug #api #駅すぱあとWebサービス

AWS Summit New York にて発表されたサービスのうちの1つであるAmazon API Gatewayを使って駅すぱあとWebサービス無償版」を試しに呼び出してみた時のメモ書きです

aws.typepad.com

そもそも「Amazon API Gateway」って何よ?って人はひとまず↓あたりを一読

aws.typepad.com

Amazon API Gateway

http://aws.amazon.com/jp/api-gateway/

え?「駅すぱあと」ってWebサービスなんてあるの?無料版もあるの?という人は↓あたりを

uchimanajet7.hatenablog.com

ekiworld.net

APIを作ってみる

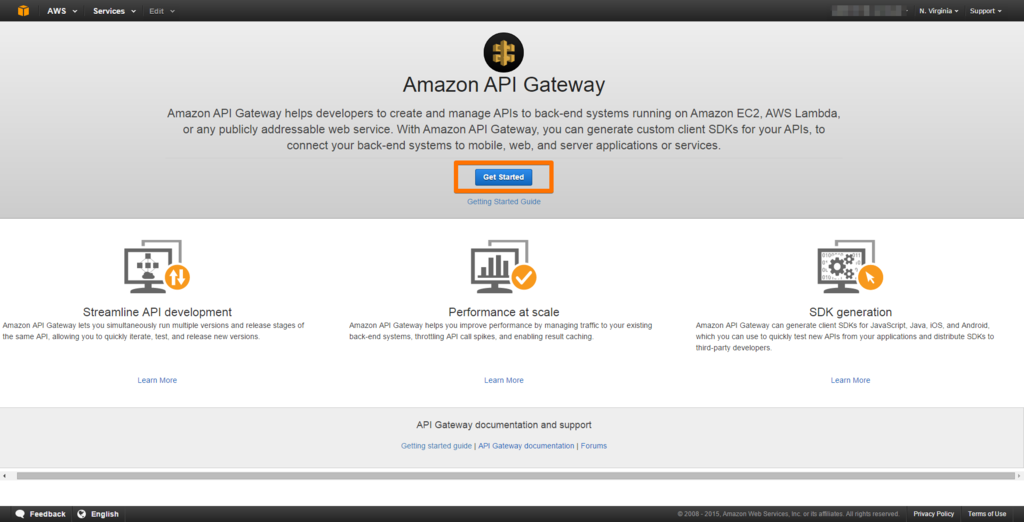

何はともあれAPIを作らないと始まらないので、以下の画面で [Get Started] ボタンをクリックして先に進みます

f:id:uchimanajet7:20150716154341p:plain

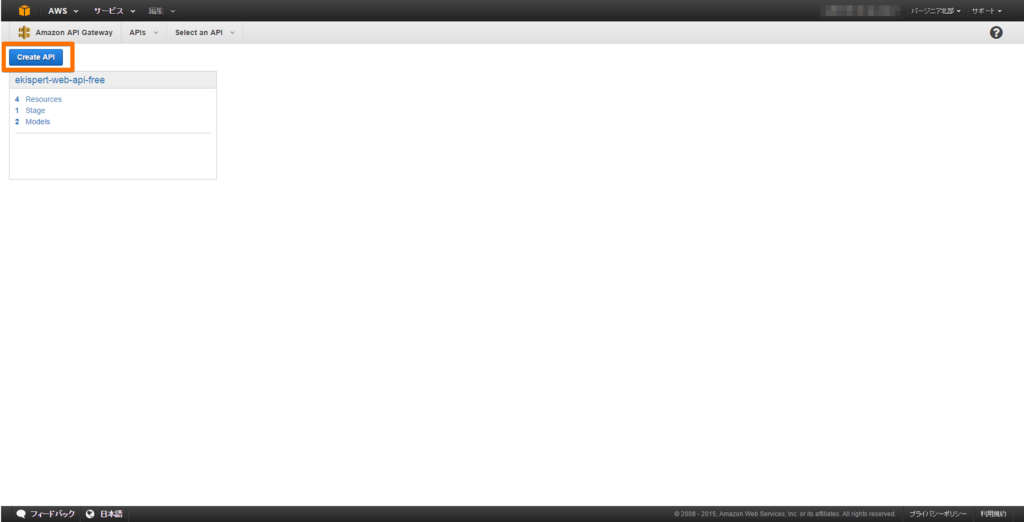

すでにAPIが存在する場合は以下のような画面になりますので、[Create API] ボタンをクリックして先に進みます

f:id:uchimanajet7:20150716155410p:plain

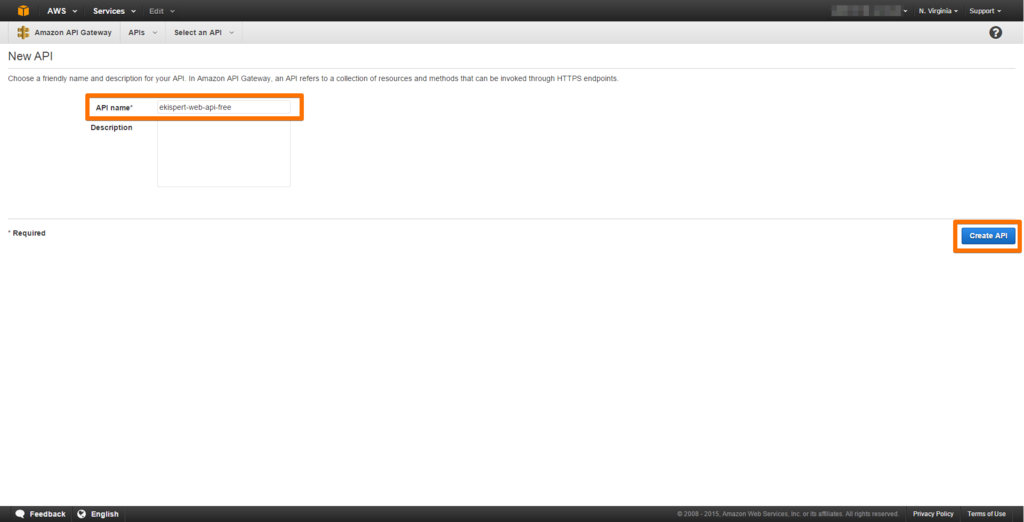

以下の「New API」画面にて 必須項目である API name を入力して [Create API] ボタンをクリックして先に進みます

f:id:uchimanajet7:20150717165012p:plain

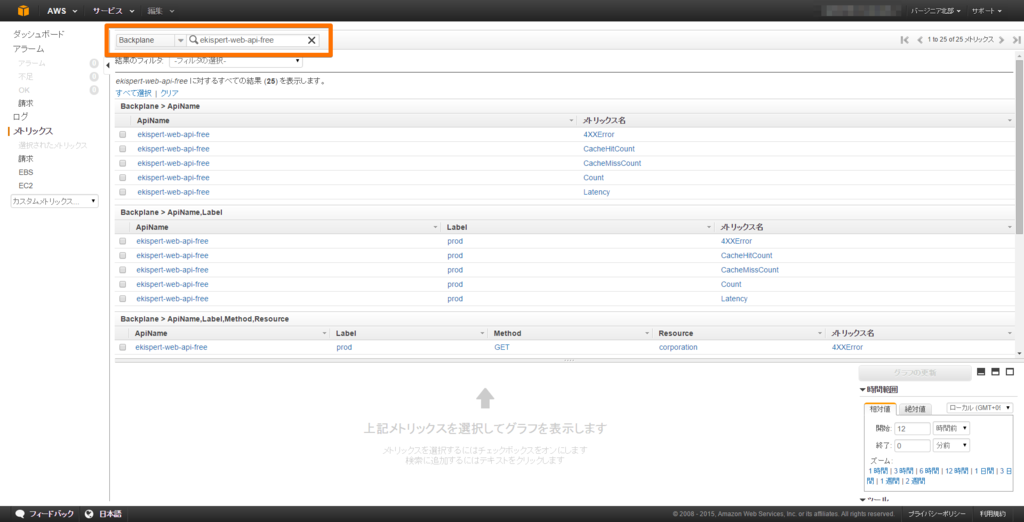

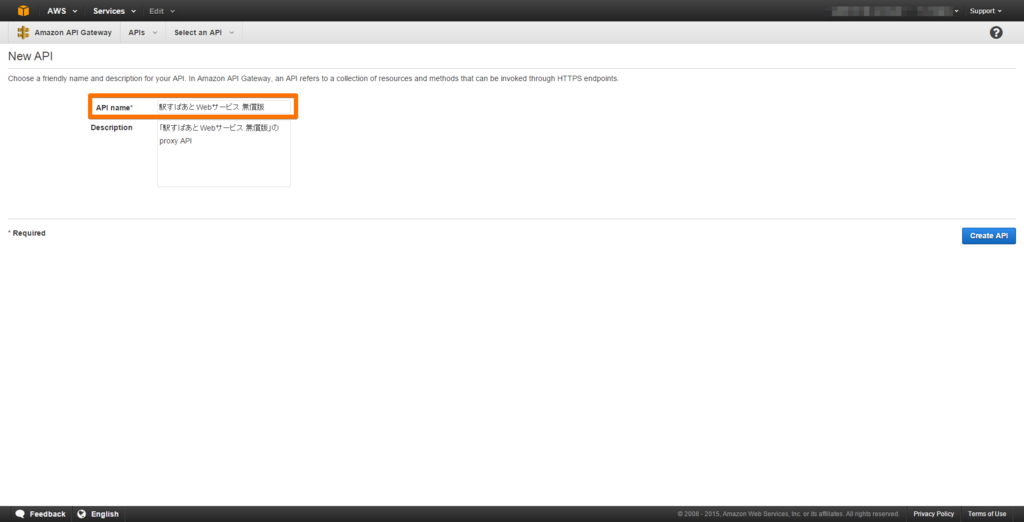

API name については日本語が入力可能でそのままAPIとして作成出来ますが、このAPI name で CloudWatch の Backplane に ApiName という項目で登録されます

f:id:uchimanajet7:20150716163253p:plain

f:id:uchimanajet7:20150716163309p:plain

なので、日本語というか2バイト文字を含んだ名称にするとこれに登録出来ないようで結果としてAPIとしては動作しているが CloudWatch での状態把握が出来ない状態となります

まーあまり2バイト入れる人もいないと思いますが、マネージメントコンソールが日本語化されているのでうっかりあるかも知れませんし・・・

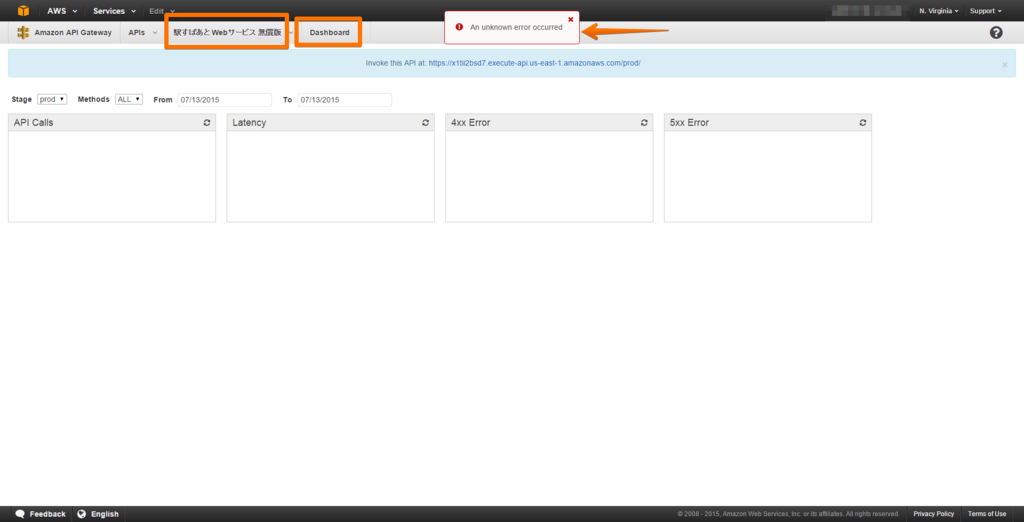

ちなみに、日本語が入っていると↓な感じでエラーで何も表示されませんでした

f:id:uchimanajet7:20150716163842p:plain

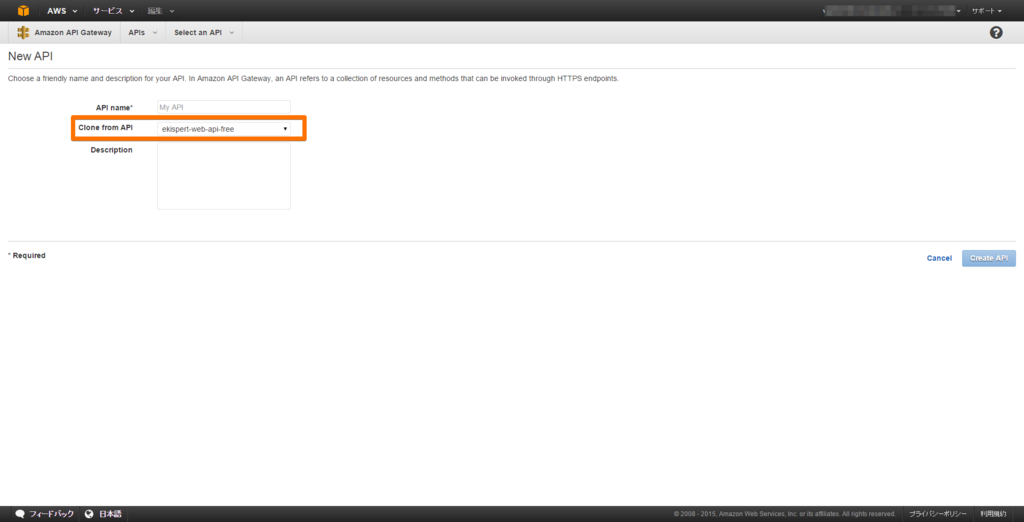

また、このNew API の画面において既存のAPIがある場合は以下のように Clone from API という項目が追加されて既存のAPIを簡単にコピーすることが出来るようです

f:id:uchimanajet7:20150716164916p:plain

Resource を追加してみる

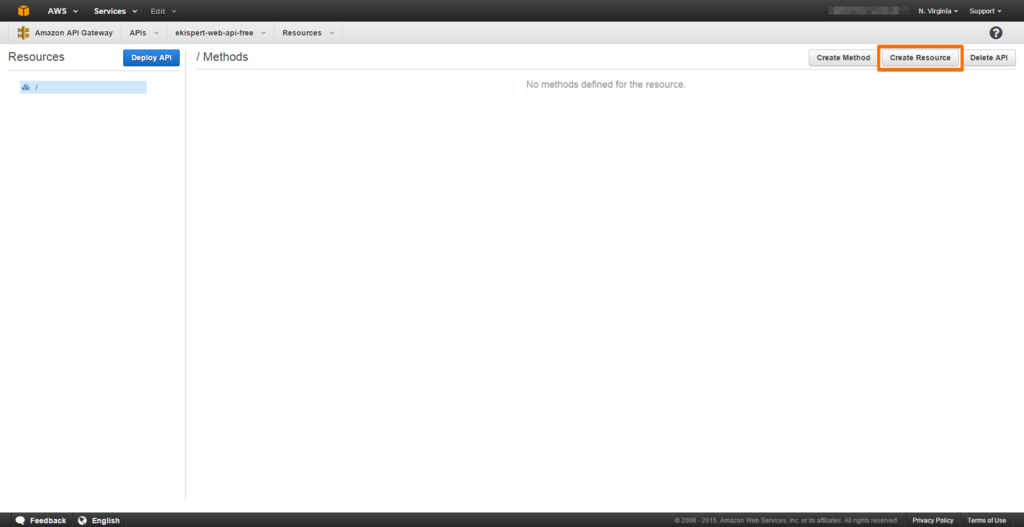

APIの作成が終了すると以下の画面が表示されます

f:id:uchimanajet7:20150716170931p:plain

この画面で Resource を追加していくわけですが、左右2ペインの画面で [Create Method] [Create Resource] ボタンは右端でも操作するペインは左側・・・最初本当にどこから Resource を追加すればいいのか分からなかった・・・

ついでに [Create Method] [Create Resource]  ボタンと同じ並びに [Delete API] ボタンがまったく同じ色と形で置いてあるのも・・・これも削除するときにどうすればいいのか分かるまで時間がかかった・・・

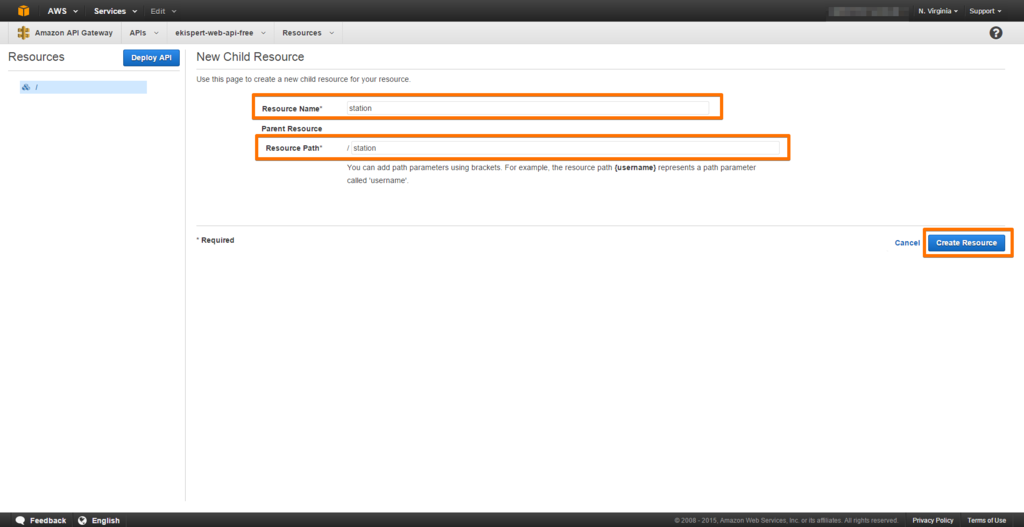

[Create Resource]  ボタンをクリックすると以下の画面が表示されます

f:id:uchimanajet7:20150716174235p:plain

Resource Name と Resource Path が必須項目なので入力を行います。今回 Resource Name は station と指定しました。これは呼び出す「駅すぱあとWebサービス無償版」に合わせた形です

Resource Path についてはResource Name を入力すると自動でResource Name と同じものが入ります。もちろん入力して変更することも可能です

[Create Resource] ボタンをクリックして次に進みます

Method を追加してみる

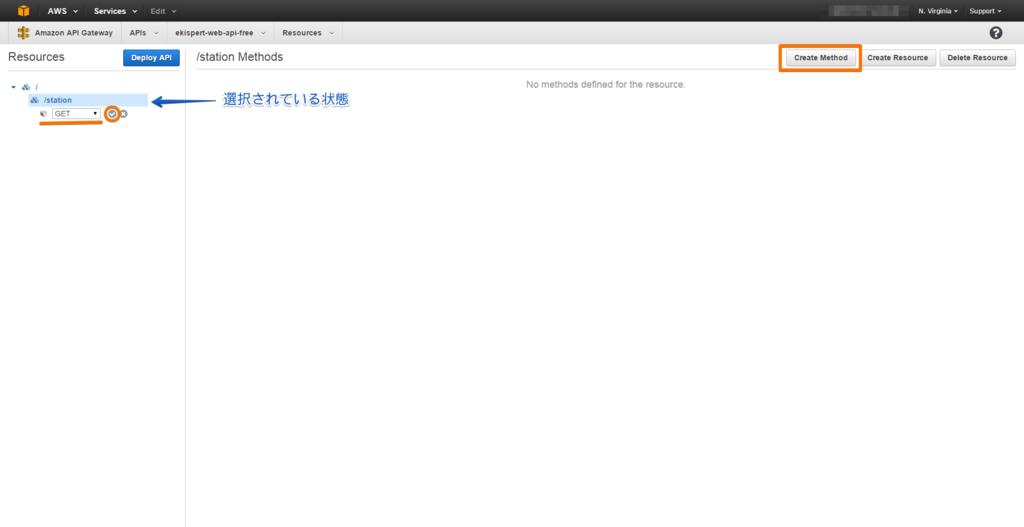

Method を追加したい Resource(今回は station)が選択されていることを確認して [Create Method] ボタンをクリックします

station の下にドロップダウンリストが追加されるので、station に追加したいHTTPメソッドを選択します。

今回は GET を選択しリスト横にあるチェックマークをクリックします

f:id:uchimanajet7:20150716183222p:plain

今回は「駅すぱあとWebサービス無償版」を呼び出しするので、 API Gateway は HTTP Proxy として動作するように設定します

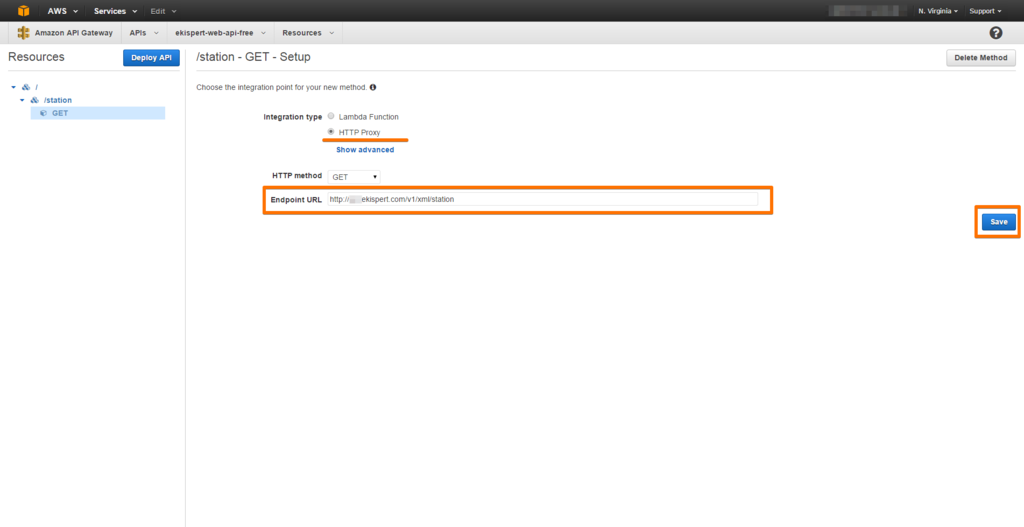

Integration type は HTTP Proxy を選択し HTTP method を GET に Endpoint URL に 「駅すぱあとWebサービス無償版」のエンドポイントを設定します
この際に Endpoint URL にはリクエストパラメータを含めずに設定します

すべての設定が終わったら [Save] ボタンをクリックして先に進みます

f:id:uchimanajet7:20150716184638p:plain

Integration type については他に Lambda Function と AWS Service Proxy が選択できそれぞれ入力項目が異なります

Method の設定をしてみる

Method の追加が終わると以下の Method Execution 画面が表示されます

これはMethod 設定のダッシュボード的な画面で各項目の設定が表示され、各項目へ設定画面に遷移できます

f:id:uchimanajet7:20150716192412p:plain

各項目については

  • 「Client」はそのまま呼び出し元のクライアントを指します
  • 「Method Request」と「Method Response」については、実際にクライアントがアクセスするAPI Gateway で作成したAPIのリクエストとレスポンスになります
  • 「Integration Request」と「Integration Response」については、今回はHTTP Proxyとして動作するので、originに対してアクセスするためのAPI リクエストとレスポンスになります
  • 「エンドポイント」は今回はorigin サーバのエンドポイントを指します

Method Request を設定してみる

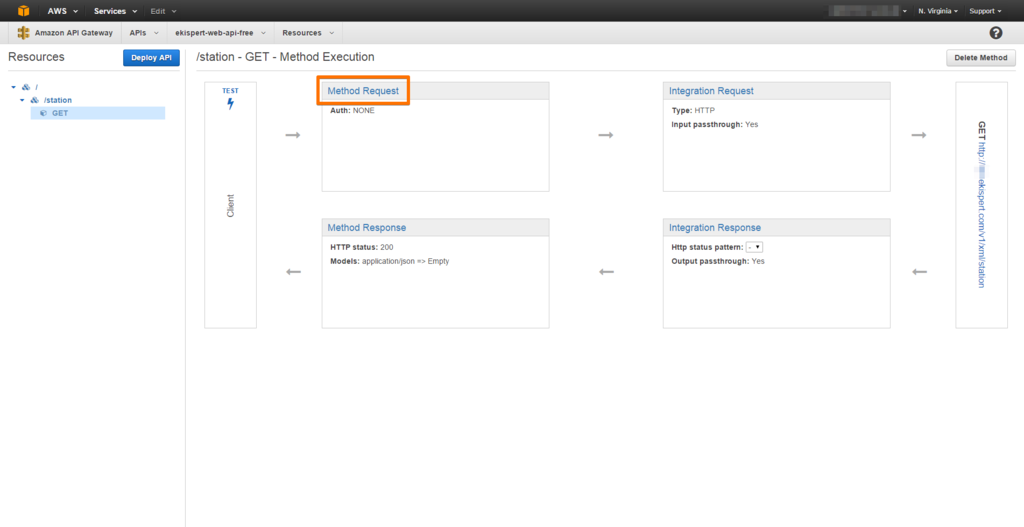

Method Request のリンクをクリックして詳細設定画面に移動します

f:id:uchimanajet7:20150716202023p:plain

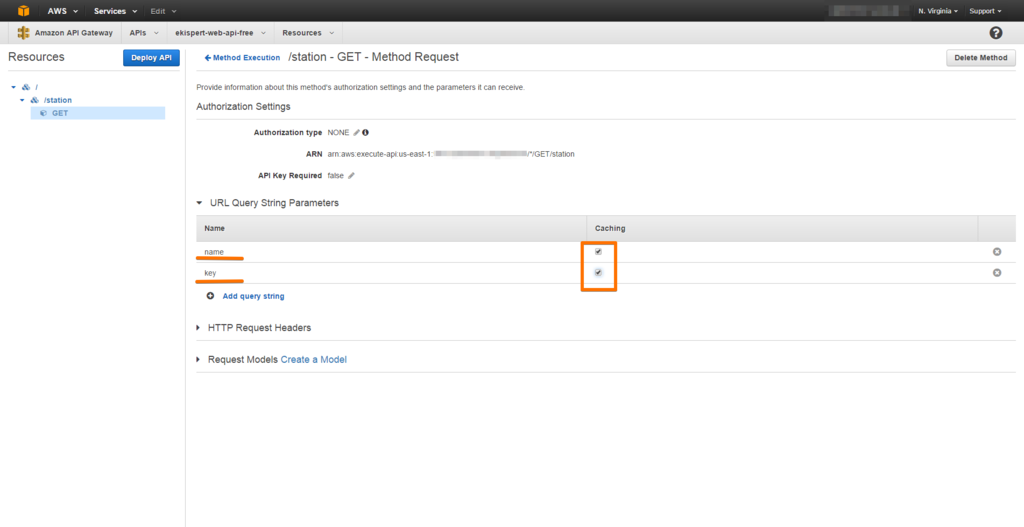

URL Query String Parameters 項目の設定を行います。 URL Query String Parameters を展開して Add query string リンクをクリックして「name」と「key」を追加します

追加後にキャッシュを行いたい場合は Caching 項目にチェックを付けて下さい

f:id:uchimanajet7:20150716203117p:plain

Integration Request を設定してみる

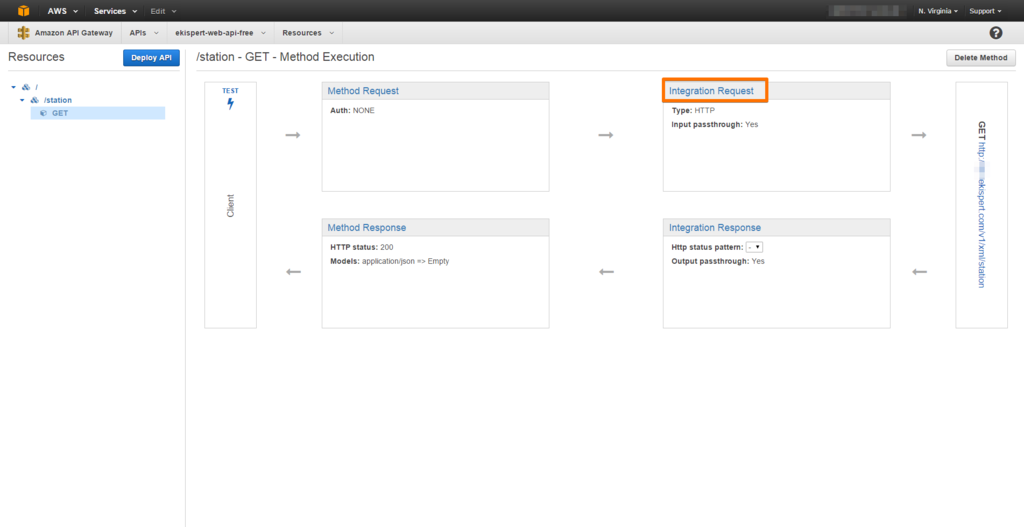

続いて Integration Request のリンクをクリックして詳細設定画面に移動します

f:id:uchimanajet7:20150717112739p:plain

この Integration Request 項目では、前述の Method Request で受け取ったリクエストの内容を実際のorigin であるエンドポイントに渡す際の値のマッピング設定を行います

今回は Method Request  と同様に URL Query String Parameters の設定を行います。URL Query String Parameters を展開して Add query string リンクをクリックして「name」と「key」を追加します

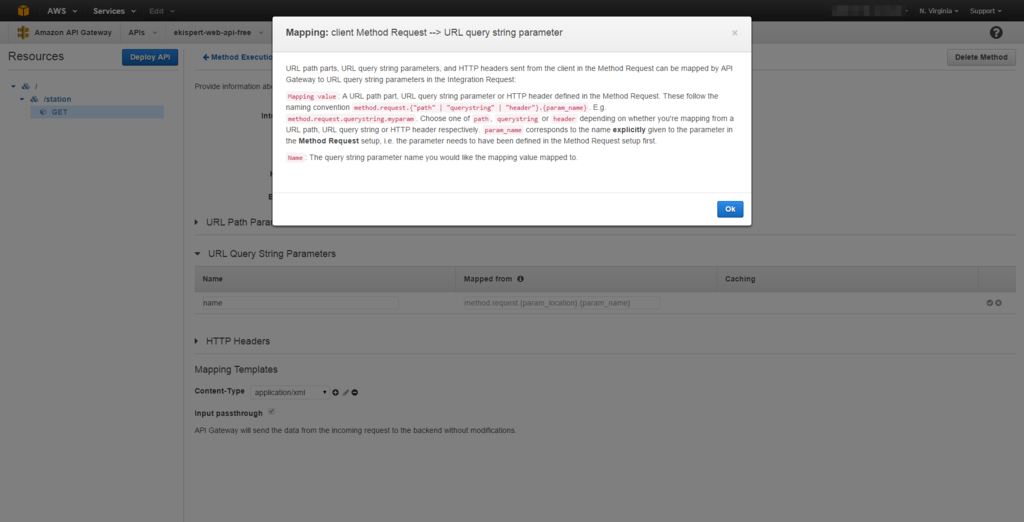

追加の際に Mapped from を入力しますが、入力フォーマットが決まっていて

f:id:uchimanajet7:20150717120117p:plain

method.request.{"path" | "querystring" | "header"}.{param_name}.

E.g. method.request.querystring.myparam

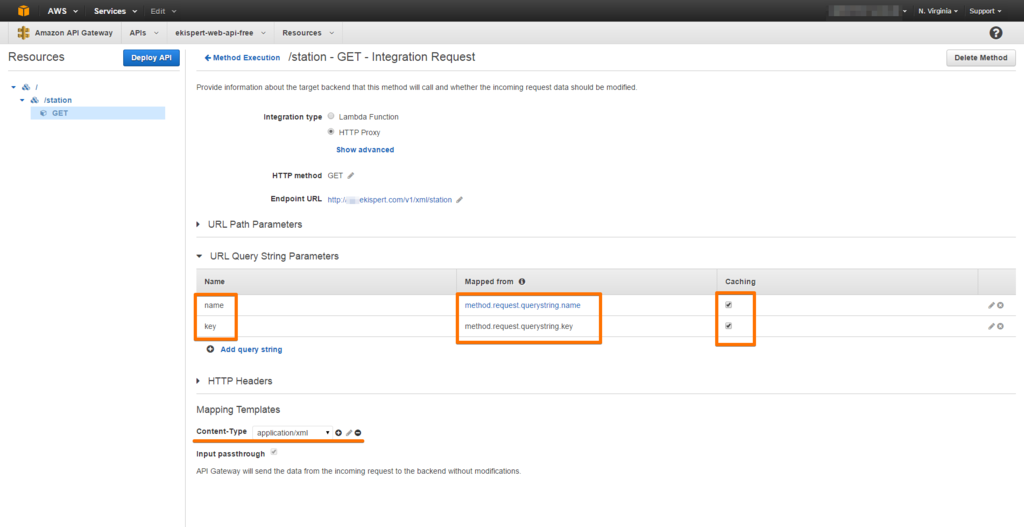

の形式で入力します。今回は method.request.querystring.name と method.request.querystring.key になります

この辺りはパススルーの設定や Nameが同一でいいなら簡単に自動生成してくれるとかあるとさらに便利になりそうなので今後に期待です

f:id:uchimanajet7:20150717170826p:plain

Mapping Templates については今回XMLを取得することになるので Content-Type に application/xml を指定してみました。

APIのテストを実行してみる

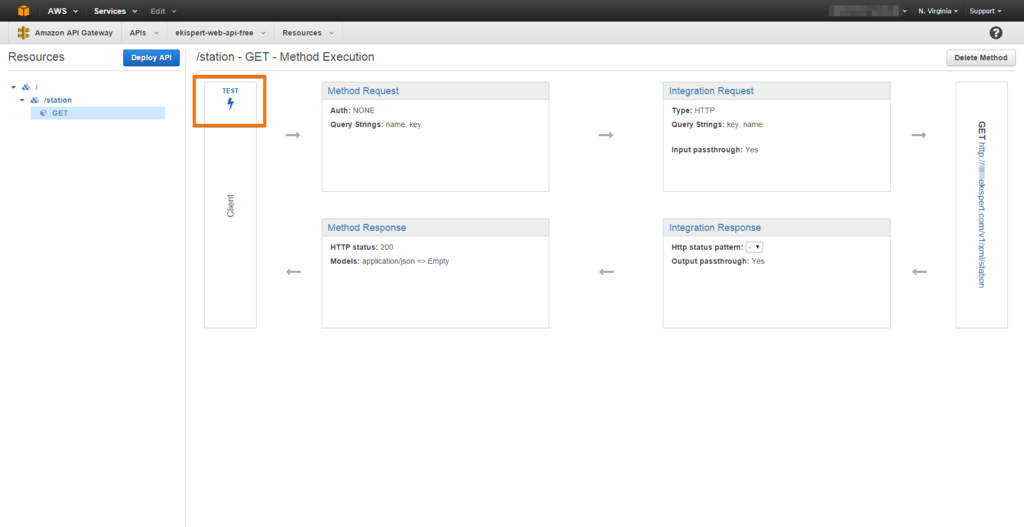

ここまで設定が終わればテスト出来るはずなのでテストを実行してみようと思います。以下の画面で TEST リンクをクリックして Method Test 画面に移行します

f:id:uchimanajet7:20150721115829p:plain

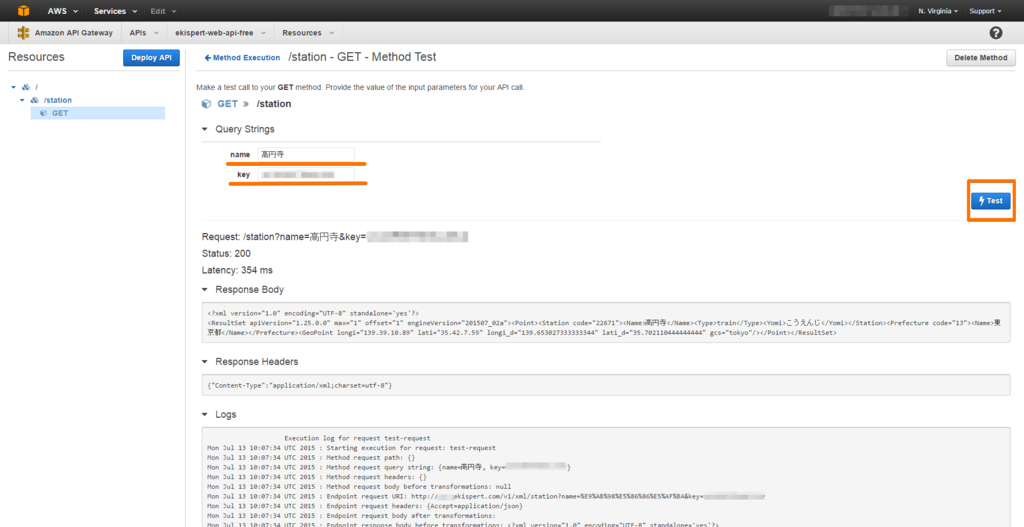

Method Test 画面では Query Strings の name と key を指定します。今回は name は駅名となるので「高円寺」を、key は駅すぱあとWebサービス無償版へのアクセスキーになるので発行されているキーを指定しました。

f:id:uchimanajet7:20150721120712p:plain

Query Strings の入力が終わったら [Test] ボタンをクリックしてテストを実行します。実行が終わると Response Body を始めとして Response Headers と Logs もその場ですぐに確認できますので非常に便利です

これで設定は完了っぽいのですが HTTP Proxy として動作させている場合には Response ヘッダーが気になります。特に駅すぱあとWebサービス無償版では日本語文字列を戻しているので Content type ヘッダーが適切でない場合、文字化けが起こる可能性があります。

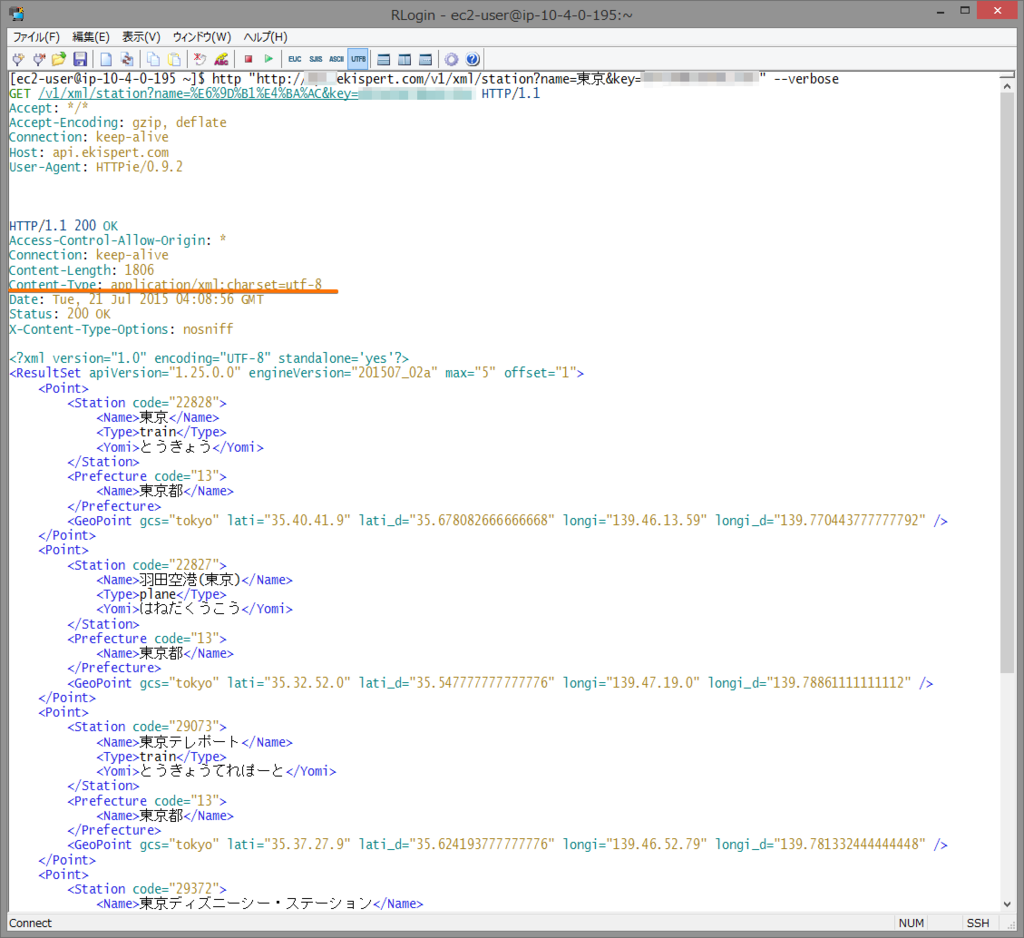

エンドポイントに普通にアクセスすると↓なヘッダー情報が戻ります。その中で必要なのは Content-Type: application/xml;charset=utf-8 となるので、これを付加してみたいとおもいます

f:id:uchimanajet7:20150721131932p:plain

Method Response を設定してみる

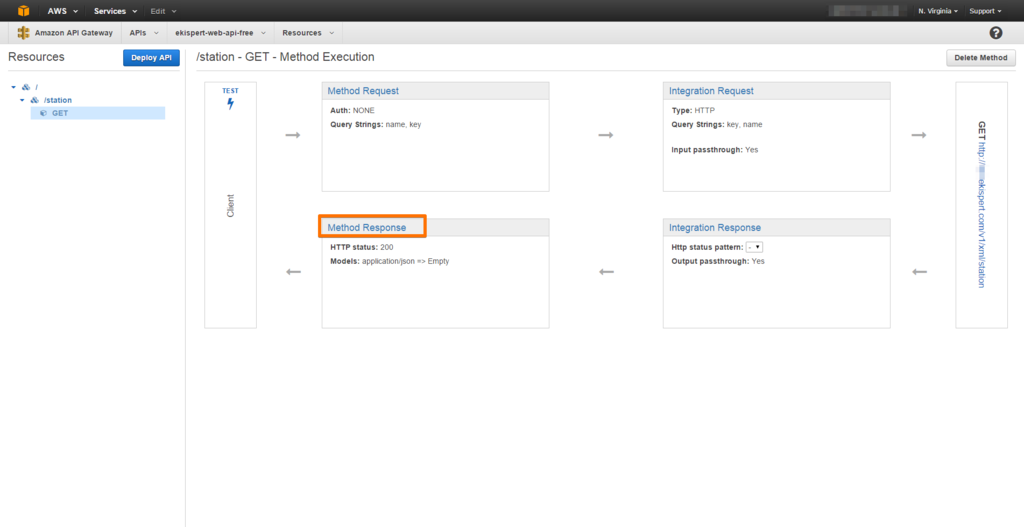

手っ取り早く固定値で指定をしてみたいと思います。Method Response のリンクをクリックして詳細設定画面に移動します

f:id:uchimanajet7:20150721133535p:plain

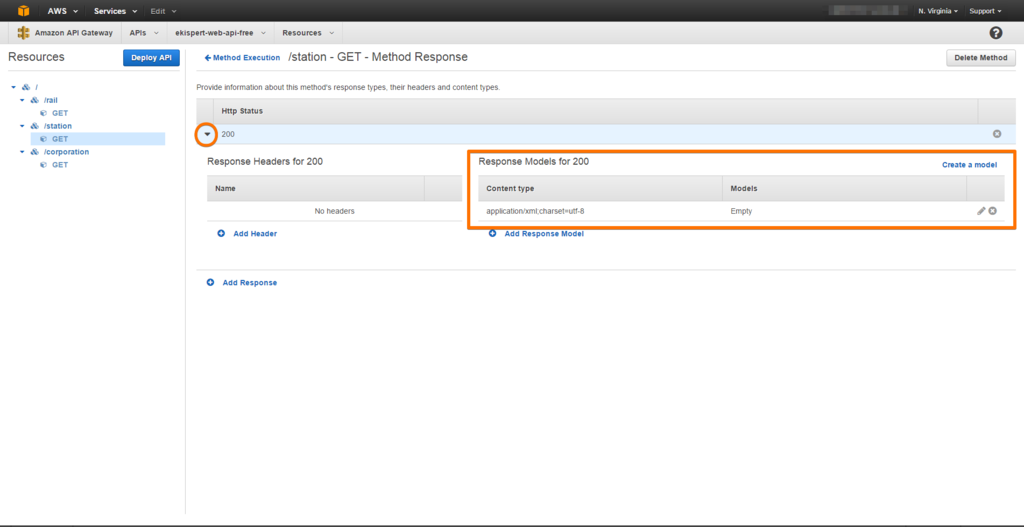

Method Response 項目画面で Http Status の 200 左側にあるマークをクリックして詳細を展開します。その中で Response Models for 200 項目を編集を行います。Content type にはデフォルトで application/json が指定されていると思うのでこれを application/xml;charset=utf-8 と入力して保存します。Models はそのまま Empty としました。

これでレスポンスヘッダーにこの Content type が付加されることになるので文字化けは起こらなくなります

f:id:uchimanajet7:20150721135235p:plain

しかし、これでは固定値なのでエンドポイント側の仕様が変更された場合に困りますし、ヘッダーなので変更はあると思った方がいいのでエンドポイントのヘッダーをマッピングする方法を試してみます

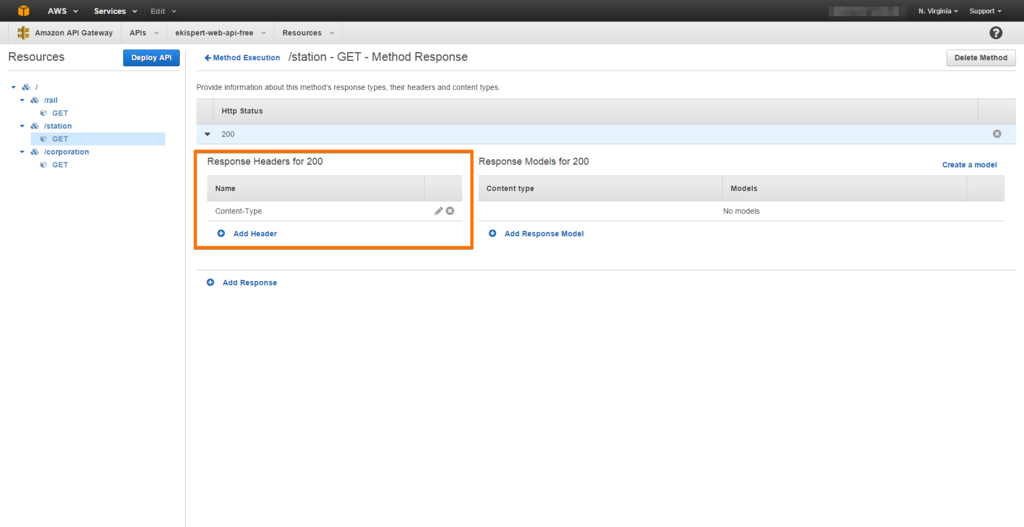

まず同じく Method Response 項目画面で Response Headers for 200 項目に Add Header リンクをクリックして Name を追加します。ここでは Content-Type を指定します。また、Response Models for 200 の項目は必要ないので削除します。

f:id:uchimanajet7:20150721142130p:plain

このままではエンドポイントのレスポンスヘッダーとのマッピングが行えないので続けて次の設定を行います

Integration Response を設定してみる

マッピングの設定は Integration Response の詳細設定画面で行います。先に Method Response の設定を行わないとマッピング設定出来ないのは結構わからなかった・・・これ今後はどっち側からでも設定できるようになると嬉しいですねぇ

f:id:uchimanajet7:20150721143101p:plain

Integration Response 項目画面で HTTP status regex の - 左側にあるマークをクリックして詳細を展開します。Header Mappings の項目には先ほど Method Response で追加したヘッダー項目が Response header の欄に入力済になっているはずです。この Mapping value 欄に追加を行います。

追加する項目はエンドポイントのContent-Typeヘッダーなので integration.response.header.Content-Type と入力してマッピングを設定します。

あとは、前述のTESTを行いヘッダーとして意図したものが出力されているか確認します。これでヘッダーのマッピングを行うことが出来ました。先に Method Response の設定 からというのを忘れないようにしないと!

f:id:uchimanajet7:20150721144520p:plain

Deploy APIを実行してみる

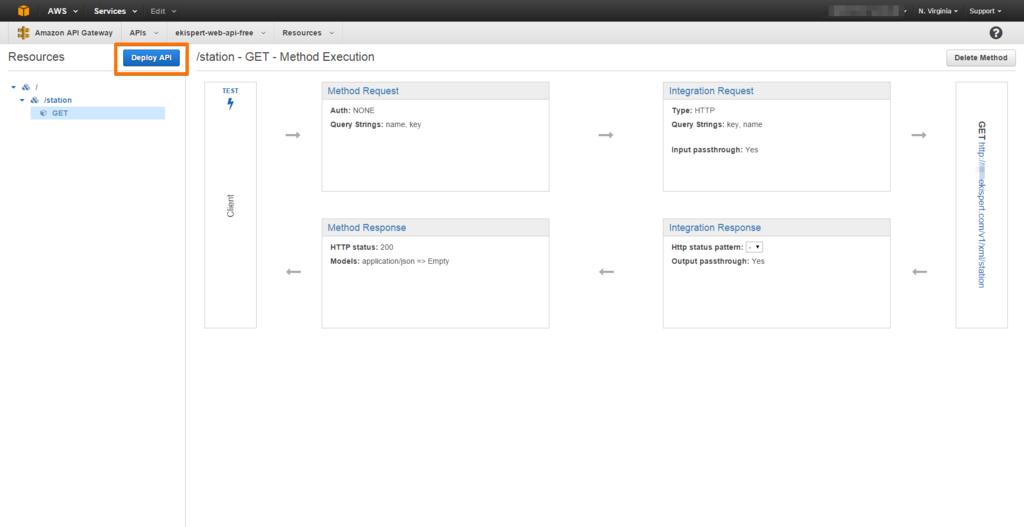

Resources ペインの右側にある青い [Deploy API] ボタンをクリックしてデプロイ項目の詳細画面に移動します

f:id:uchimanajet7:20150721144904p:plain

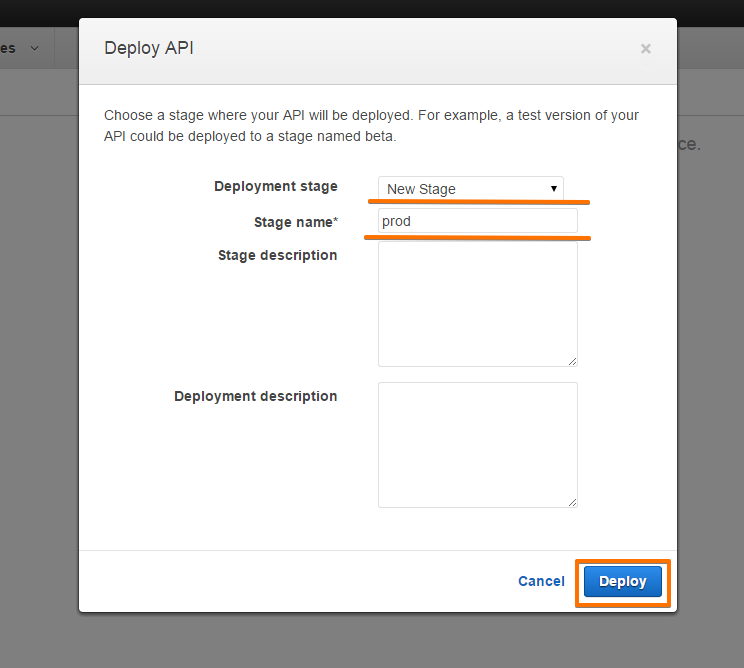

デプロイ先に関する設定を行います。Deployment stage は新規のデプロイなので New Stage を選択し、必須項目の  Stage name には例の通り prod と入力します。この名称は URL の一部として利用されることになります。最後に [Deploy] ボタンをクリックしてデプロイを行います。

f:id:uchimanajet7:20150721145948p:plain

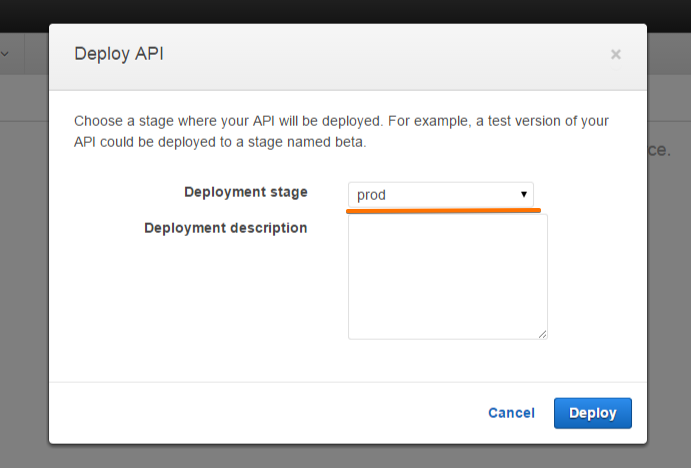

2度目以降は既存の Deployment stage が選択可能になるので、同じ場所にデプロイを行う際には選択を行います。

f:id:uchimanajet7:20150721150354p:plain

Stages 画面にて表示されている Invoke URL がAPI Gateway 経由でアクセスする際のエンドポイントになります。先ほど入力した prod という名称が利用されていることも確認できます。

f:id:uchimanajet7:20150721151147p:plain

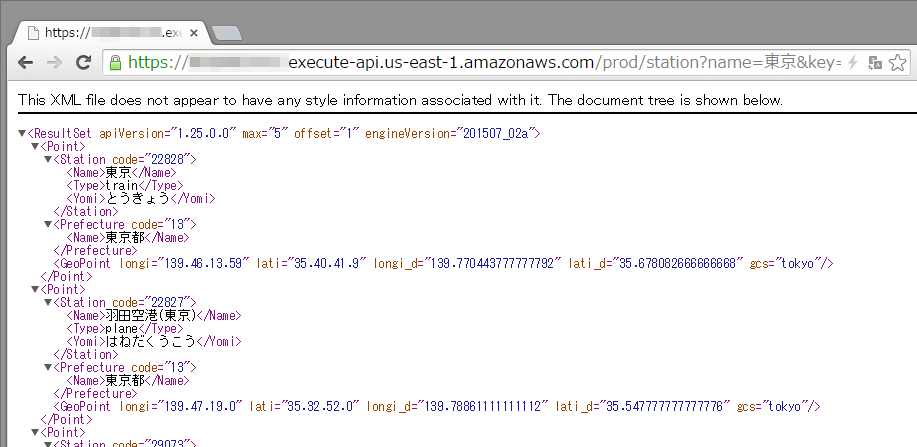

この状態で公開され利用できますのでブラウザで表示してみました。

f:id:uchimanajet7:20150721151514p:plain

文字化けもなくデータが取得できることが確認出来ました。

まとめ

  • 弊社の「駅すぱあとWebサービス無償版 」へのHTTP proxy として設定してみた
  • マネージメントコンソール上からの設定で簡単に利用できる
  • API Gateway を使うことによって運用面での煩わしい部分を軽減できそう
  • API Gateway が制約になることにより形が統一出来る可能性がある
  • 形が統一・整理出来るとこれも運用面での効果は大きい
  • UIが非常に操作しにくい
  • UIで値が更新されたりされなかったりするのはカイゼン期待
  • Saveしないと反映しないページとしなくてもいいページと操作の統一感が欲しい
  • 細かい所は色々あるが、とにかく楽しいしワクワクするサービスなのでどんどんアップデートしてほしい!

以上。
